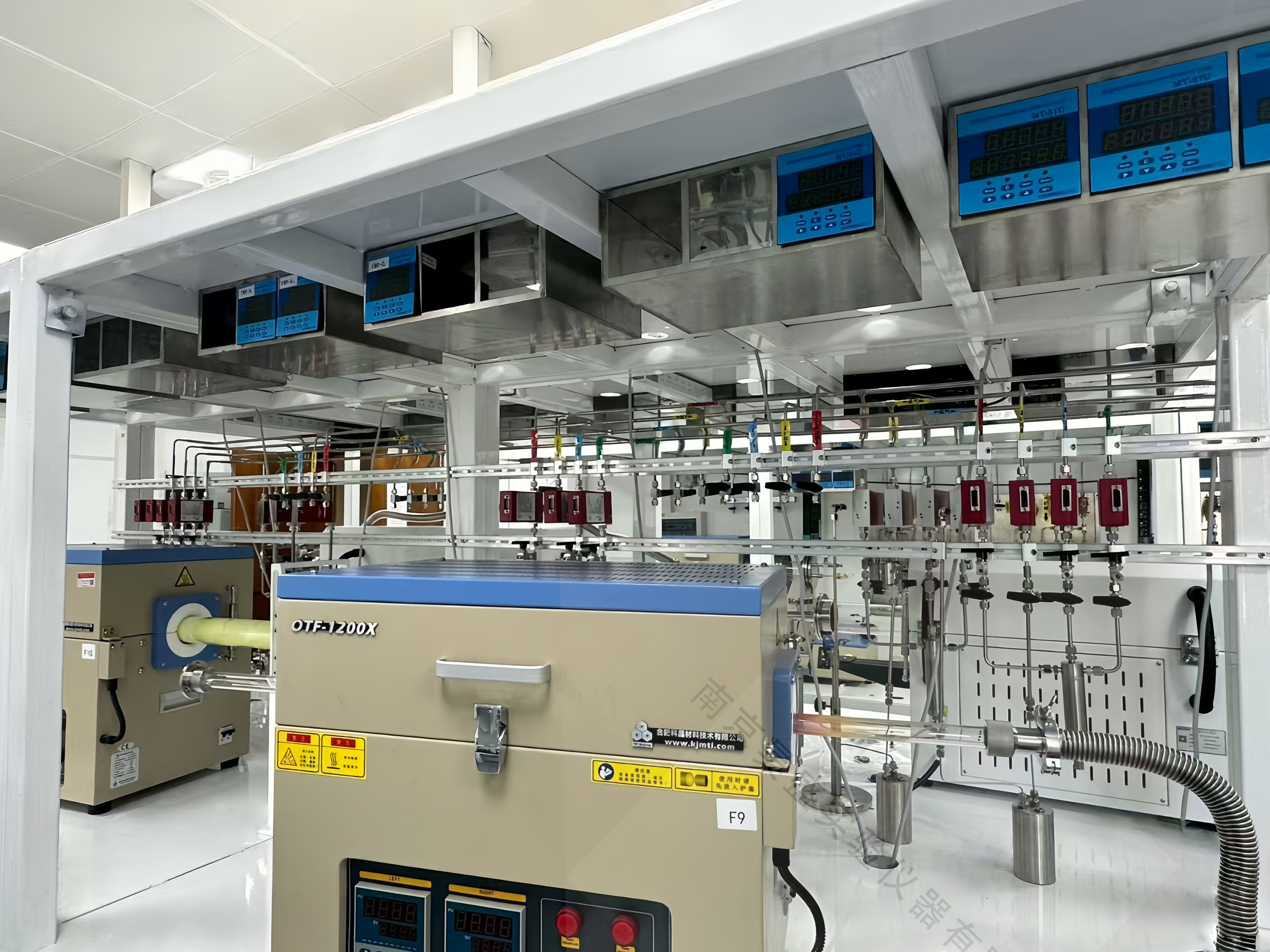

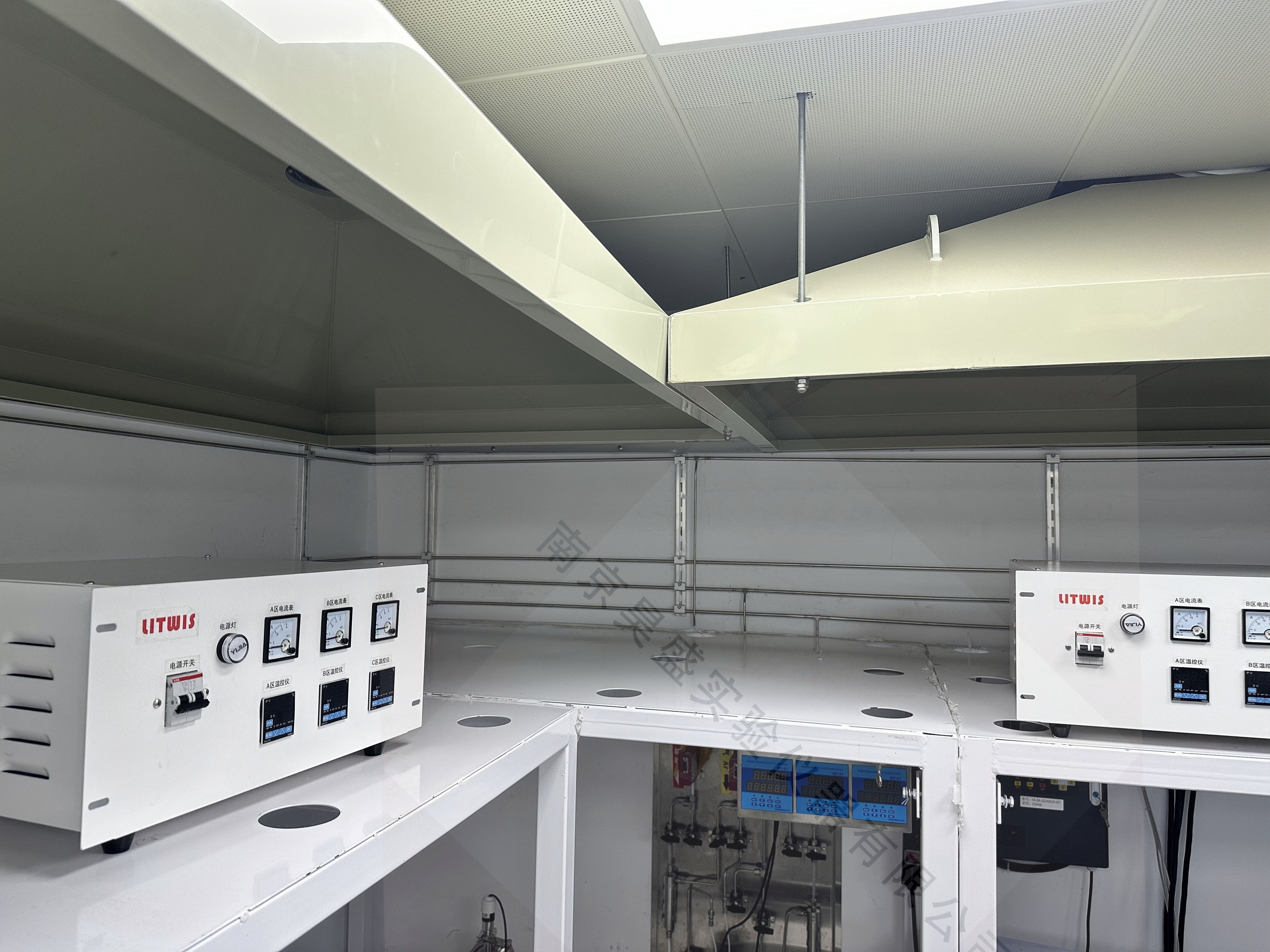

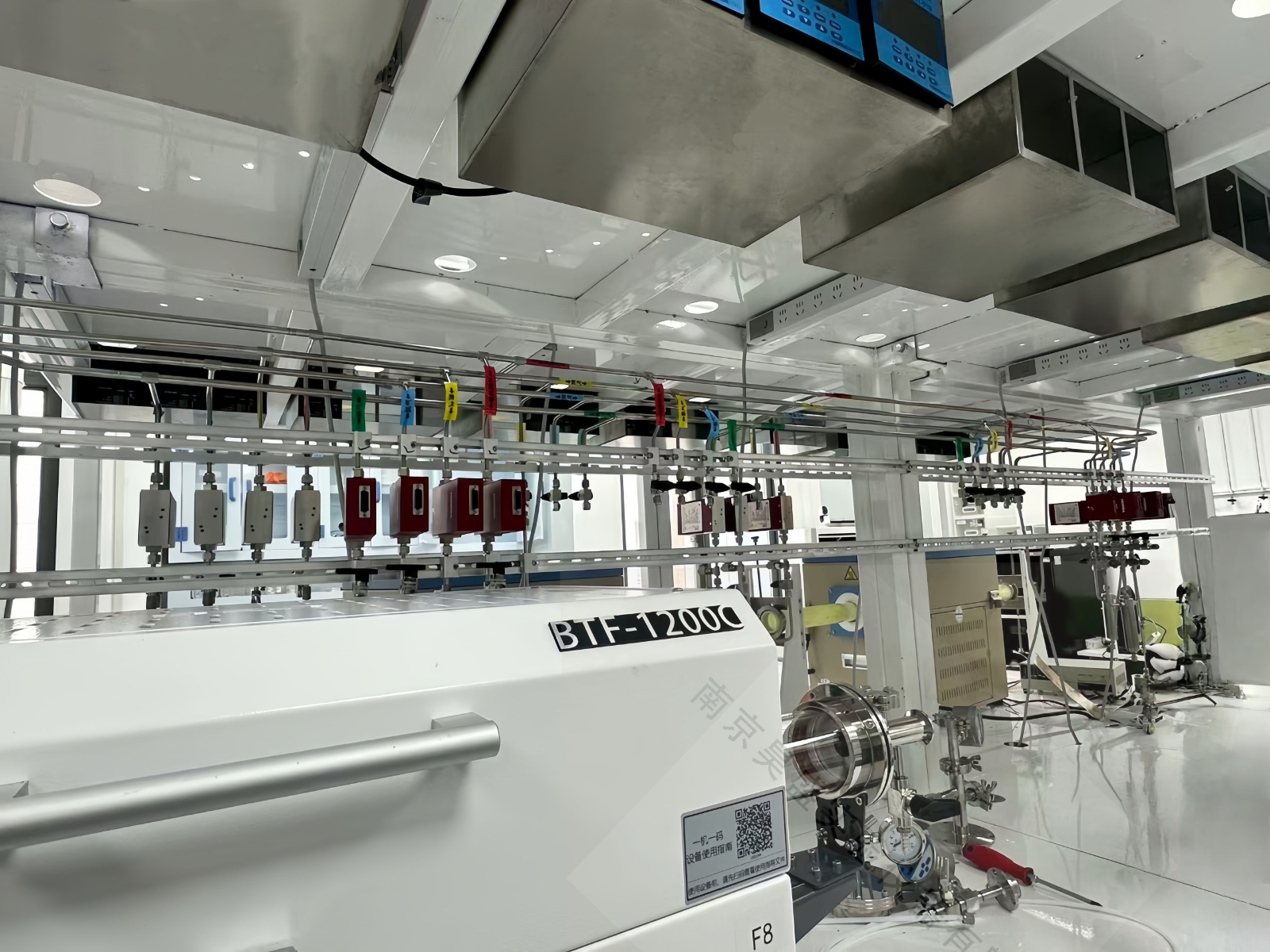

光电前沿交叉研究所气路工程-HFLO-CON

• 系统组成：一般由气体切换装置、减压装置、阀门、管线、过滤器、报警器、终端箱、调节阀等组成。

• 设计原则：需遵循安全第一、功能适配、智能高效的原则。材料应选用耐腐蚀、高纯度的不锈钢管，如316L BA级或者EP级。管道布局要科学分区，易燃易爆气体独立铺设，并加装防爆装置和泄漏报警系统。

• 施工要点：管道焊接必须充氩保护，以保证焊接质量。气瓶间应独立通风，并用防爆墙隔离易燃气体。所有接口需严格检查，进行气密性检测、耐压检测和纯度检测等，确保无泄漏等问题。

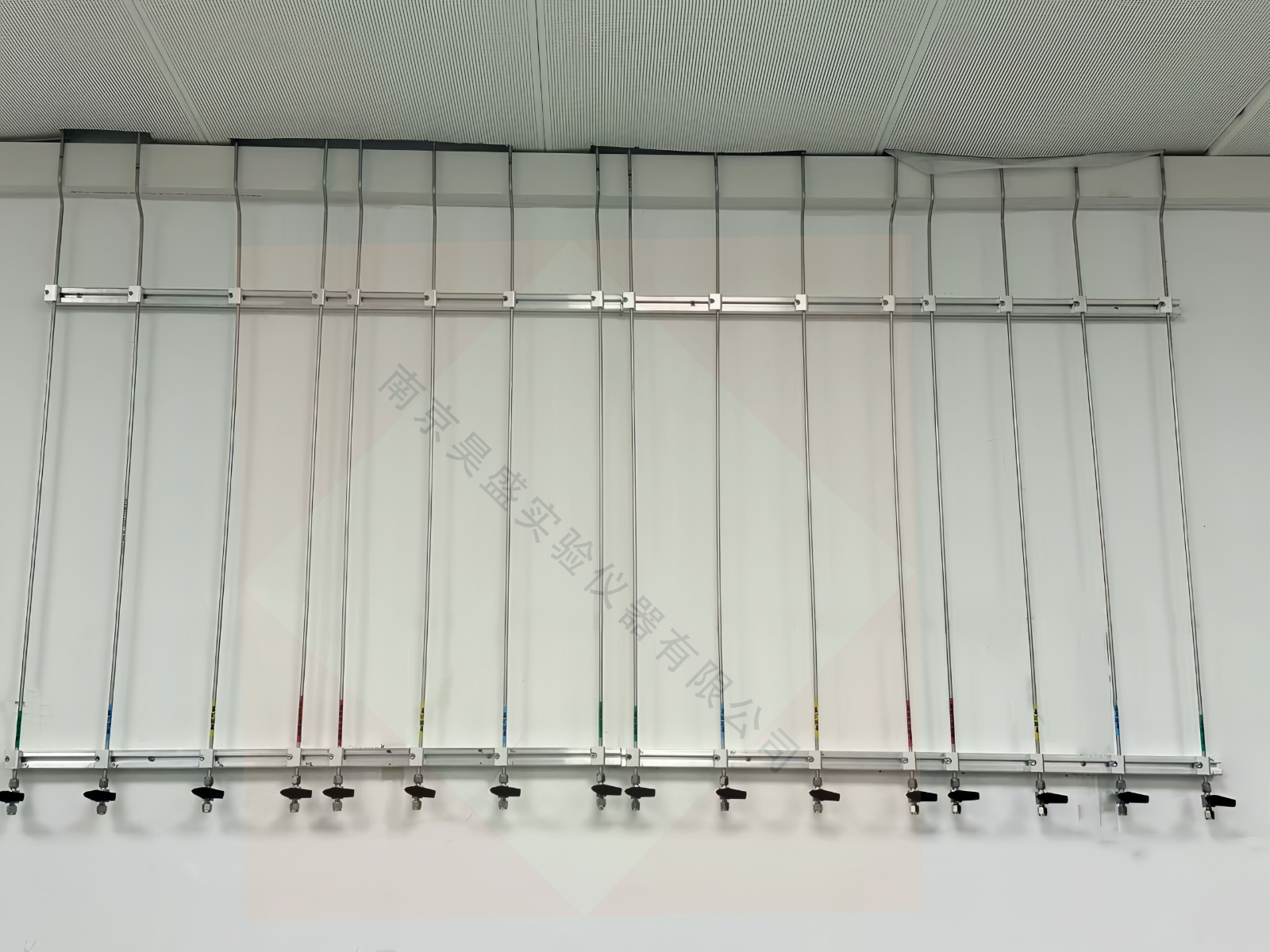

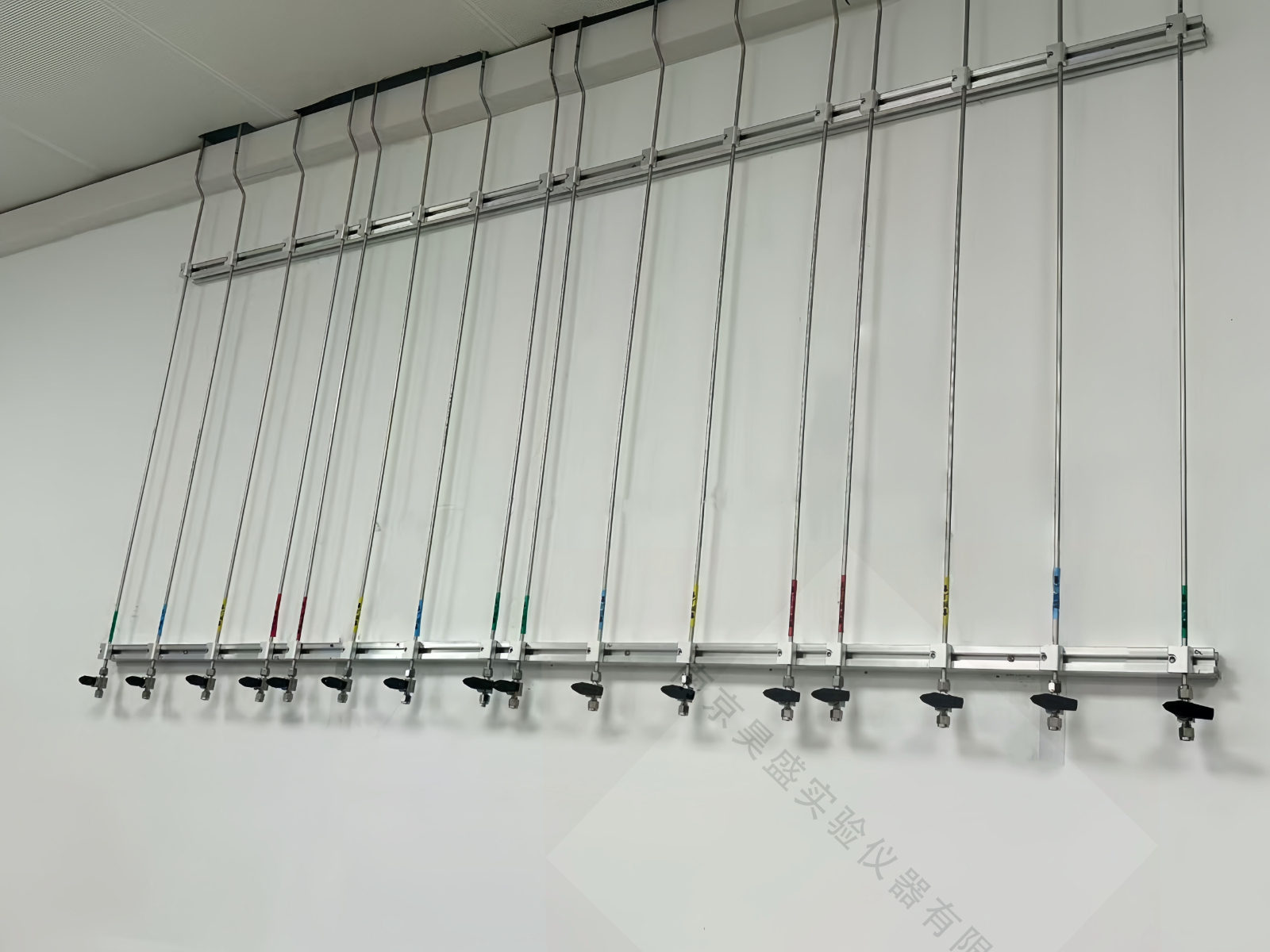

• 气体管路要求：所有气体管路通常由无缝连接的不锈钢管组成，铜管可用于对气体纯度要求不高的末端。气体管道不得和电缆等同架铺设。易燃气体要单独引入，且与其他可燃气体管道保持一定间距。高纯气体管路连接为无缝焊接，每隔一定距离需设置支架固定，且支架要进行镀锌防腐处理。

• 标识与维护：所有气路接口应明确标识气体种类、流向及危险等级，可采用色标加文字双重标注。主管道可预留10%到20%冗余接口，便于后期拓展。系统完工后需经48小时保压测试，合格后方可投入使用，且应定期进行维护检查。

实验室

关键词：实验室气路管路工程
