长葛项目施工图

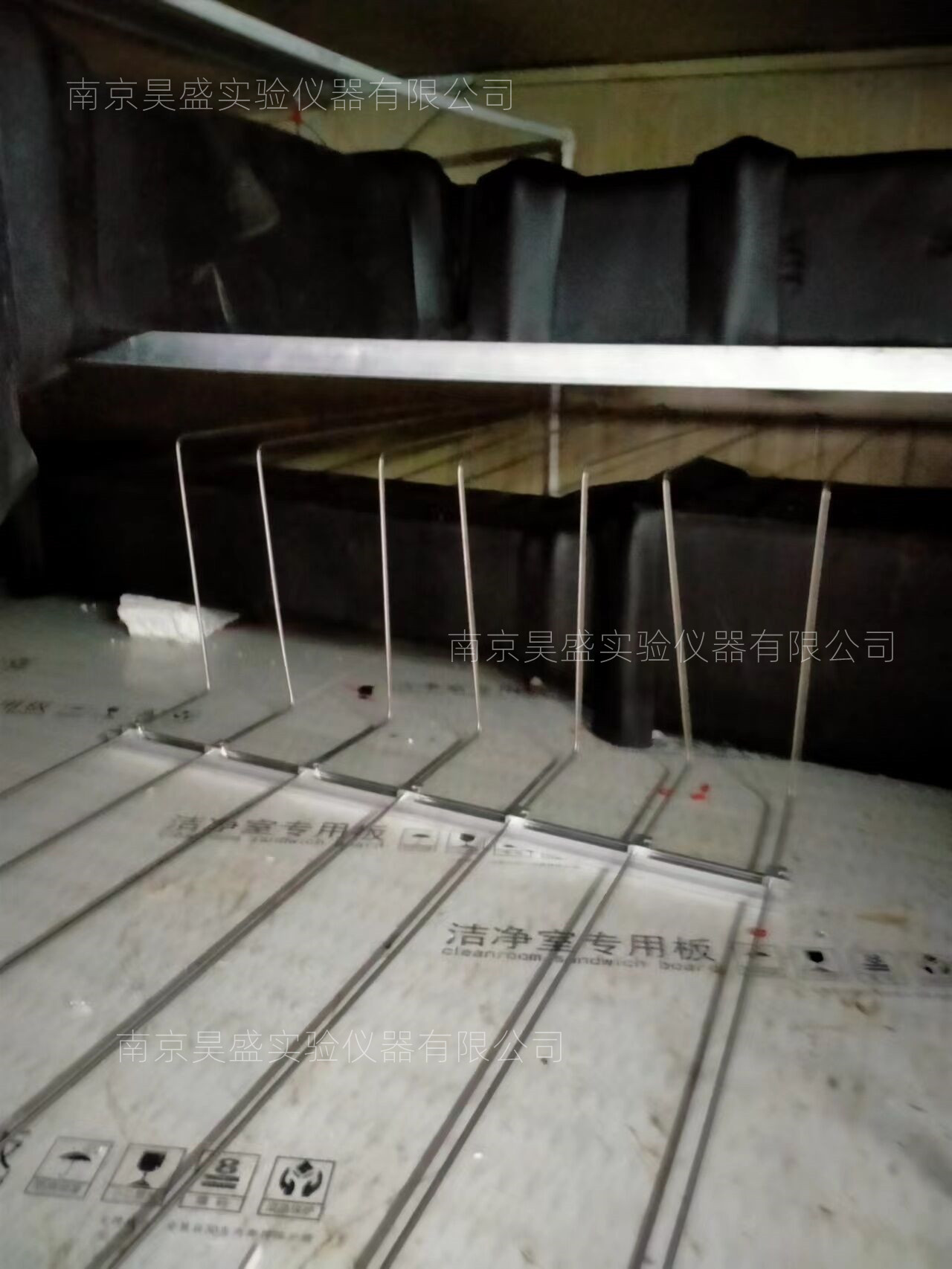

实验室气体管道工程气瓶区域用管路引进。除了仪器空气(工厂空气)是工厂直接生产外，其余气体都是采用高压气瓶柜供气。安装半自动转换阀控制气瓶更换，主要的控制阀门和减压阀门都安装在实验室外。实验室气体管路主要材质为不锈钢，安装在天花板下方，沿着墙走，这样便于检查和维修。

此外，中央台气体管路的引入通过服务柱。所有的气体管路在工作台上有合适的控制阀门，便于操作。所有气体管路的连接采用无缝焊接。引入普通分析实验室的压缩空气都至少需要有2个压缩空气钢瓶的备份。气体管路为不锈钢，在管路上有个过滤杂质和水分的净化装置。此净化装置并联一管路，用单独的阀门隔离，这样在不影响正常使用情况下，可以对过滤装置进行维修。

使用的气瓶和备用气瓶之间有一个半自动调节阀来控制。所有气体管路都是好的、完全退火、无缝不锈钢SS-316L材质。所有氧气管路都需完全清理干净，使其适合氧气使用。气体管路需要有安全压力释放阀门、压力调节阀门、压力表来指示气体压力。

所有减压阀都需要连接一条通出气体存藏区的排气管路。易燃、氧化气体排气管路不能并在一起。盘管由不锈钢材料制成，有足够的韧性。安全减压阀要有标示，标明压力释放级别。所有阀门、调节装置、压力表都由好的不锈钢制成，并且都是标准配件。

配件、阀门一般采用hoke、swagelok或类似品牌的产品。提供气体倒回控制器，所有管路标明连接的气体，所有管路能在所处环境下正常使用。施工现场的准备：施工现场在施工前应达到三通(道路通、通电、通水)一平(场地平整)。应按施工平面布置图堆放材料、摆放施工机具，合理布置管道预制、临时设施等场地。

施工边界线以外30m范围内易燃(闪点低于或等于45℃)物品已经清楚或者已经采取防明火措施。埋地管道和顶管施工所经路线及施工方案，经有关单位确认批准，并采取了保护措施。施工监护区域已明显标识。管道施工所需临时脚手架和管沟内的支护已按要求搭设完毕，经检查合格。
