摘要

特种气体管道设计

产品介绍

1、特种气体管道的设计应根据输送流体的特性参数，并结合管道布置、环境等进行，并应符合现行标准《工业金属管道设计规范》GB50316的有关规定。

2、特种气体管道的设计应符合用气设备对流量、压力的要求，并应符合现行行业标准《化工装置工艺系统工程设计技术规定》HG/T20570的有关规定。

3、管材的壁厚应符合现行标准《流体输送用不锈钢无缝钢管》GB/T14976的有关规定。

4、液态特种气体水平管道的坡度不应小于 0.3%，坡度应坡向供液设备或收集器。

5、具有自燃性、剧毒性、强腐蚀性的特种气体，宜采用双套管设计。

6、低蒸汽压特种气体的管道应设置伴热和保温措施，加热温度不宜超过50℃。

7、特种气体管道宜采用全自动轨道焊接。阀件或管件连接处应采用径向面密封连接，不宜采用螺纹或法兰连接。

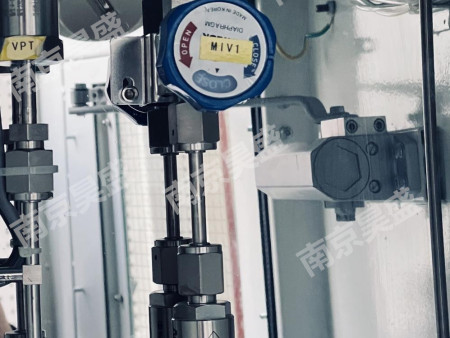

8、特种气体阀门应采用隔膜阀或波纹管阀。

9、特种气体管道连接用密封垫片宜选用不锈钢或镍垫片，垫片的材质与特种气体的性质应相容。

10、特种气体输送系统易产生颗粒的阀件下游宜安装过滤器。
